Metodología

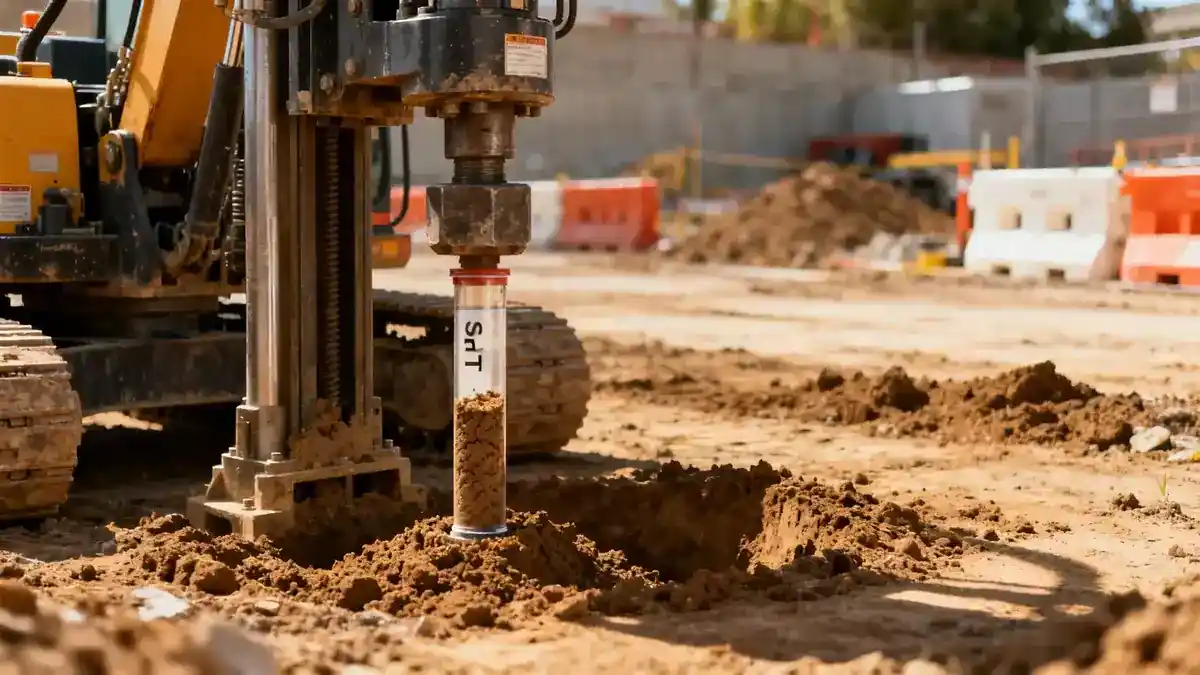

El ensayo SPT se realiza según la norma UNE-EN ISO 22476-3. Se utiliza un penetrómetro de 63,5 kg de masa que cae desde 760 mm de altura, registrando el número de golpes N para cada tramo de 300 mm. Nuestros equipos disponen de varillaje de 50 mm de diámetro y toma de muestras de 35 mm. La perforación previa se ejecuta con batería de 86 mm de diámetro interior, asegurando la limpieza del fondo. Se registra el número de golpes en tres intervalos: los primeros 150 mm se consideran de asiento, y los siguientes 300 mm proporcionan el valor N. En suelos granulares, la profundidad máxima habitual es de 30 m, aunque puede alcanzar 50 m con equipos especiales. Cada ensayo se complementa con la clasificación visual del terreno y la toma de muestras para ensayos de laboratorio. Para mayor detalle sobre la preparación de muestras, consulte nuestro Laboratorio de Mecánica de Suelos.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Número de golpes N (intervalo típico) | 4 – 50 golpes/30 cm |
| Profundidad de ensayo habitual | 1 – 30 m |
| Diámetro de perforación previa | 86 mm |
| Masa del martillo | 63,5 kg |
| Altura de caída | 760 mm |
Consideraciones Locales — España
En España, la variabilidad geotécnica es notable: desde los suelos arcillosos expansivos de Barcelona hasta los depósitos aluviales de Valencia, pasando por las gravas cementadas de Madrid. La profundidad de la napa freática es un factor crítico; por ejemplo, en zonas costeras como Alicante o Almería puede aparecer a menos de 3 m, lo que obliga a entubar el sondeo y emplear métodos de perforación con lodos. La actividad sísmica, regulada por el NCSE-02, clasifica el territorio en zonas de aceleración sísmica básica de 0,04g a 0,16g; en áreas como Granada o Murcia (zona 0,16g) el SPT es indispensable para evaluar el potencial de licuefacción. Un error frecuente es no corregir el valor N por energía del martillo; nuestra firma aplica las correcciones según UNE-EN ISO 22476-3. Para más información sobre condiciones específicas en la costa mediterránea, visite nuestro estudio geotécnico en Alicante.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y emite informe inicial sin compromiso.
O escríbanos directamente a [email protected]
Normativa Aplicable
- UNE-EN ISO 22476-3:2006 – Ensayo de penetración estándar
- NCSE-02 – Norma de Construcción Sismorresistente (aceleración sísmica básica)
- UNE 103-800-92 – Geotecnia. Ensayo de penetración estándar (SPT)
- CTE DB-SE-C – Código Técnico de la Edificación, Seguridad Estructural Cimientos
Preguntas Frecuentes
¿En qué tipo de suelos es aplicable el ensayo SPT?
El SPT es adecuado para suelos granulares (arenas, gravas) y cohesivos de consistencia media a dura. En arcillas blandas o suelos muy finos, el valor N puede no ser representativo; en esos casos se recomienda el ensayo de penetración estática (CPT).
¿Cuál es la profundidad máxima que se puede alcanzar con un sondaje SPT?
Con equipos convencionales se alcanzan hasta 30 m. Para profundidades mayores (hasta 50 m) se requiere maquinaria especializada con varillaje de mayor resistencia y sistemas de perforación rotativa previa.
¿Qué normativa regula el ensayo SPT en España?
La norma de referencia es la UNE-EN ISO 22476-3:2006, que especifica el procedimiento, equipos y correcciones. Además, el CTE DB-SE-C exige su uso para la caracterización de terrenos en edificación.
¿Cuánto cuesta Sondajes SPT en España?
El precio de un sondaje SPT en España oscila entre €300 y €410 por ensayo, dependiendo de la profundidad, accesibilidad y número de ensayos contratados. Este rango es referencial para 2026; recomendamos solicitar un presupuesto específico para su proyecto.
